Dimensions & Weights for Diamante Pro High-Wall SystemsUpdated a month ago
This article provides the dimensions and weights for Diamante Pro High-Wall (WYT-20) systems.
Full System Model Numbers
- WYT009ALSI20RL
- WYT009GLSI20RL
- WYT012ALSI20RL
- WYT012GLSI20RL
- WYT018GLSI20RL
- WYT024GLSI20RL
- WYT030GLSI20RL
- WYT036GLSI20RL

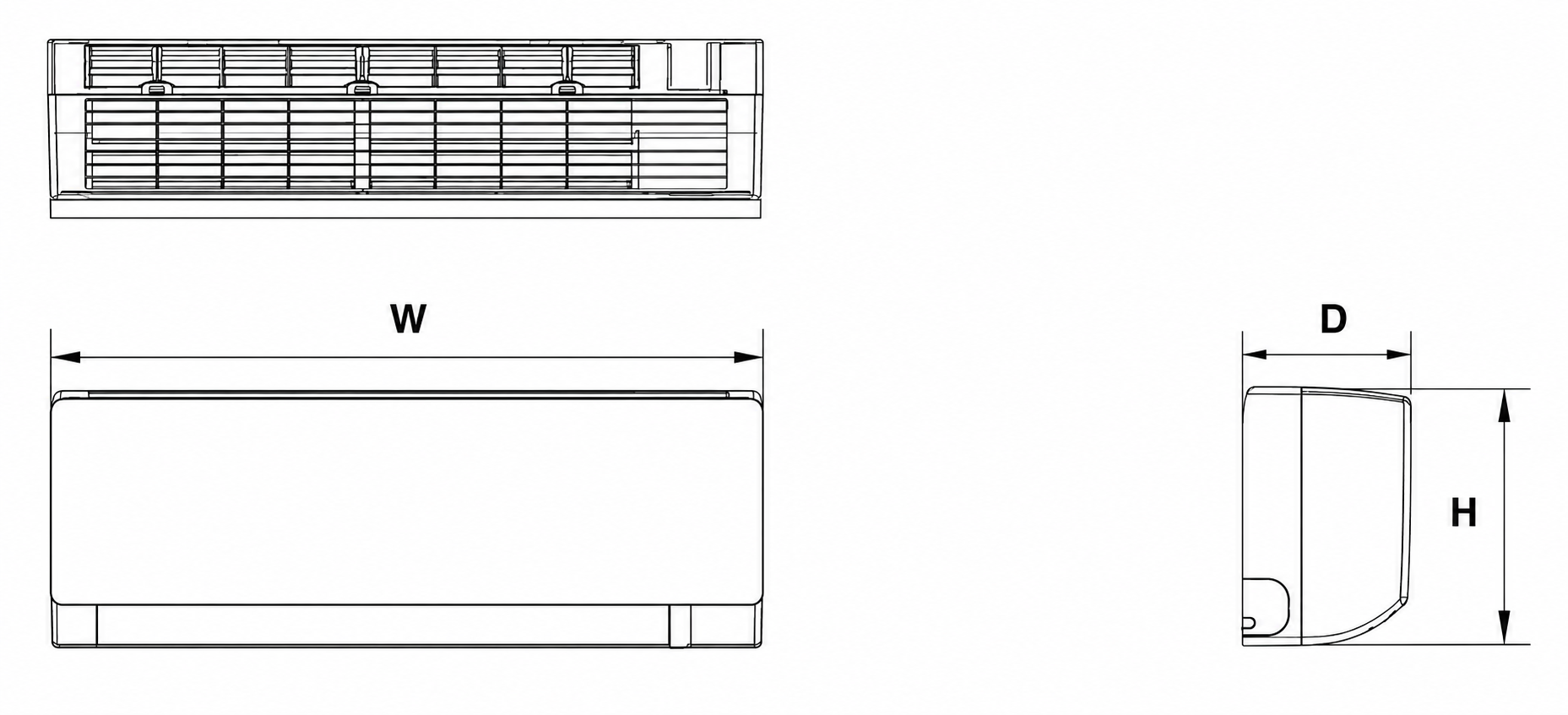

Indoor Units
| Indoor Units | |||
| Models | Dimensions (inches/mm) | ||
| A | B | C | |
| WT009ALSI20HLF WT009GLSI20HLF WT012ALSI20HLF WT012GLSI20HLF | 31-7/8 in | 11-1/2 in | 8 in |
| 811 mm | 292 mm | 202 mm | |
| WT018GLSI20HLF | 39-3/4 in | 12-3/8 in | 8-5/8 in |
| 1,010 mm | 315 mm | 220 mm | |
| WT024GLSI20HLF WT030GLSI20HLF WT036GLSI20HLF | 46-3/4 in | 13-3/8 in | 10-1/2 in |
| 1,186 mm | 340 mm | 268 mm | |
| Indoor Units | ||
| Models | Weights (lbs) | |
| Net Unit | Shipping | |
| WT009ALSI20HLF WT009GLSI20HLF WT012ALSI20HLF WT012GLSI20HLF | 19.8 lbs | 26.5 lbs |
| 9 kg | 12 kg | |
| WT018GLSI20HLF | 27.6 lbs | 33.7 lbs |
| 12.5 kg | 15.3 kg | |
| WT024GLSI20HLF | 36.4 lbs | 43 lbs |
| 16.5 kg | 19.5 kg | |
| WT030GLSI20HLF WT036GLSI20HLF | 39.7 lbs | 48.5 lbs |
| 18 kg | 22 kg | |

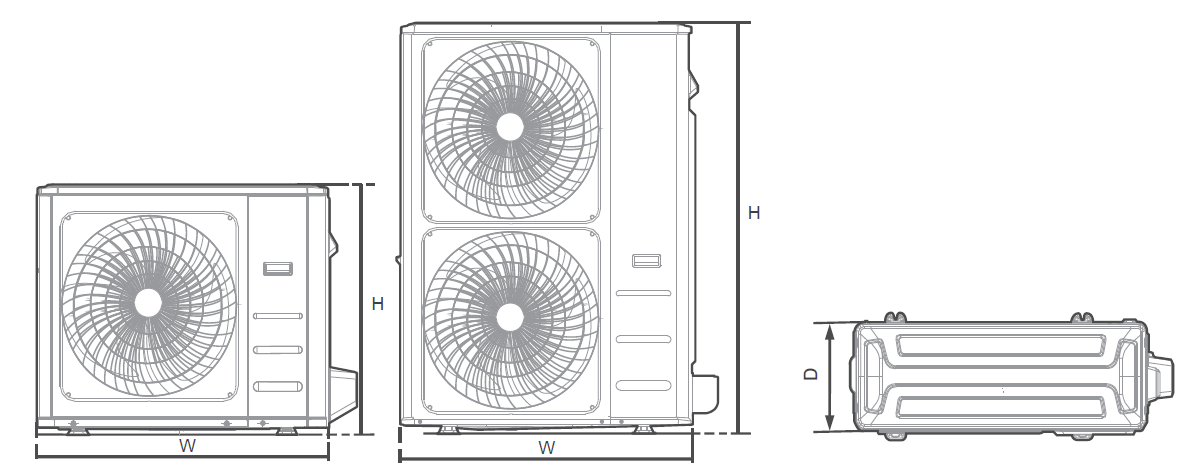

Outdoor Units
| Outdoor Units | ||||||||
| Models | Dimensions (inches/mm) | |||||||
| D | E | F | G | H | I | J | K | |
| YN009ALSI20RPF YN009GLSI20RPF YN012ALSI20RPF YN012GLSI20RPF | 28 in | 19-5/8 in | 9-1/4 in | 16-3/8 in | 11-3/8 in | 10-3/8 in | 1-7/8 in | 2-1/4 in |
| 712 mm | 498 mm | 234 mm | 415 mm | 290 mm | 263 mm | 48 mm | 56 mm | |
| YN018GLSI20RPF | 30-3/4 in | 23-3/4 in | 11-3/8 in | 20-1/4 in | 13-3/4 in | 12-3/8 in | 2-1/8 in | 2-1/4 in |
| 780 mm | 602 mm | 288 mm | 516 mm | 349 mm | 314 mm | 54 mm | 57 mm | |
| YN024GLSI20RPF | 33-1/4 in | 27-1/2 in | 12-7/8 in | 23-1/8 in | 14-3/4 in | 13-3/4 in | 2-1/8 in | 2-1/4 in |
| 845 mm | 699 mm | 326 mm | 586 mm | 375 mm | 348 mm | 55 mm | 56 mm | |
| YN030GLSI20RPF YN036GLSI20RPF | 35-7/8 in | 31-5/8 in | 14-1/8 in | 23-7/8 in | 16-5/8 in | 15-3/8 in | 2-3/8 in | 2-1/2 in |
| 910 mm | 803 mm | 359 mm | 607 mm | 421 mm | 390 mm | 60 mm | 63 mm | |
| Outdoor Units | ||
| Models | Weights (lbs) | |
| Net Unit | Shipping | |
| YN009ALSI20RPF | 51.8 lbs | 62.8 lbs |
| 23.5 kg | 28.5 kg | |
| YN009GLSI20RPF | 48.5 lbs | 59.5 lbs |
| 22 kg | 27 kg | |
| YN012ALSI20RPF YN012GLSI20RPF | 55.1 lbs | 66.1 lbs |
| 25 kg | 30 kg | |
| YN018GLSI20RPF | 70.5 lbs | 82.7 lbs |
| 32 kg | 37.5 kg | |
| YN024GLSI20RPF | 88.2 lbs | 103.6 lbs |
| 40 kg | 47 kg | |
| YN030GLSI20RPF YN036GLSI20RPF | 105.8 lbs | 120.2 lbs |
| 48 kg | 54.5 kg | |
